裂縫修復前首先應弄清楚產生的原因、判斷裂縫的類型。裂縫只是一種跡象而不是問題所在。因此，如果沒有首先加固地基，而去填補由于支護結構的引起的經常性擴大裂縫是沒有用的。同樣地，對于強度不夠或者因受力過度而彎曲的梁，在梁被加固前修補彎曲裂縫也是沒有用的。

       常用的有三種基本的裂縫修復方法：

1、用環氧樹脂灌漿，把開裂的混凝土兩側“粘合”起來；

2、用定位銷釘把裂縫“縫合”起來；

3、擴大裂縫再用柔性或者半剛性密封材料來填充裂縫。



        但是目前還沒有一種理想的多功能材料不僅僅能夠進行結構剛度的修復、又有一定的伸縮性、又能有優異的耐候性等等。

        樹脂灌漿的方法適用于固定主要裂縫，且以穩定裂縫為主。這些裂縫明顯減小了構件的強度和剛度。粘合的方法是為了阻止裂縫繼續發展，也可以加強構件的剪切剛度。

        封閉的方法主要用在活動裂縫上，用來阻止水的侵入并且用這種方法來減小銹蝕的可能性。這種方法同樣可以防止裂縫內形成堆積，從而妨礙收縮并且造成裂縫的繼續破壞。在這種方法中，可以通過表面打磨或切槽的方法來處理裂縫表面。然后再用水、壓縮空氣清洗裂縫，之后用密封材料填充好就行了。如果密封材料是矩形的，底面應該覆蓋防膠粘劑來避免粘結，并且可以允許密封材料有適當的變形。

        對于滲漏的非結構型裂縫，其典型修復包括灌注聚氨酯或環氧樹脂的方法，聚氨酯很適合用來阻止漏水。下面重點介紹一下樹脂灌漿修補裂縫的方法。

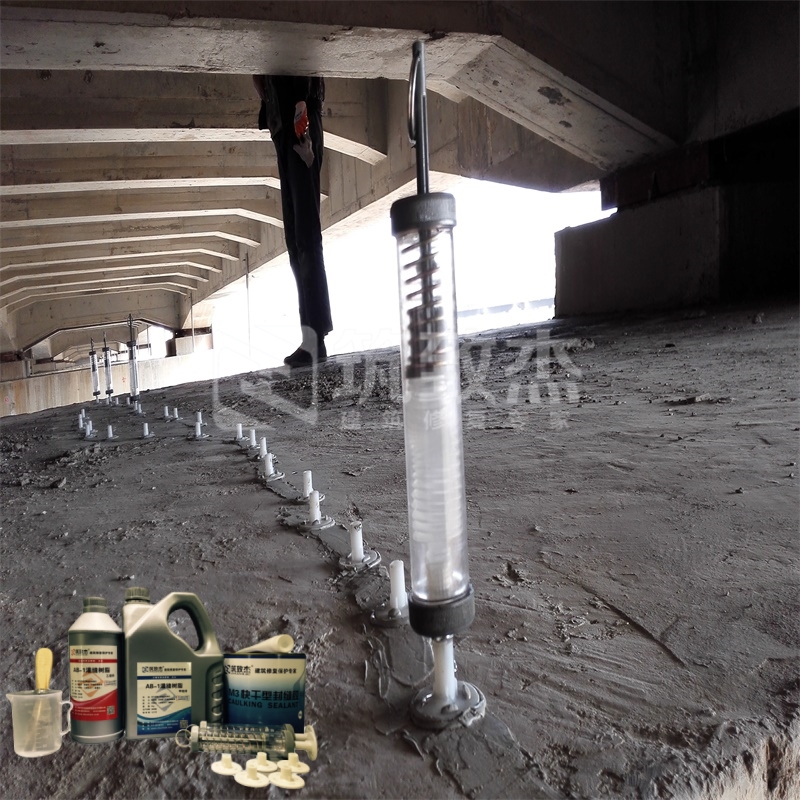

        在裂縫修復方法中，環氧樹脂灌注法是最常見的方法之一。由于環氧樹脂灌注法也是最容易被錯誤理解的方法之一，因此才會有更多的討論。在這個工序中，裂縫、混凝土的微裂隙以及混凝土和鋼筋的空隙被灌入了環氧樹脂。環氧樹脂和混凝土間的粘結比混凝土自身的粘結還要強，所以如果沒有進一步的變形或破壞發生，修復材料應該和新的材料一樣好。

        這種修復方法主要適用于穩定裂縫和干燥環境的裂縫。對于那些潮濕環境和含氯化物成分顯著的混凝土來說，并不推薦直接使用環氧樹脂灌注法。因為在沒有確定原因的情況下，裂縫只是銹蝕的表面現象。盡管灌注技術發展得較好，但是實際操作中仍然有很多的誤區，如灌注過程灌漿孔的的位置、間距設置、密封和灌漿材料的選擇以及壓力的選擇和飽滿度如何確認等等。有經驗的人員知道在哪里設置灌漿孔、灌注材料的特點、灌注多長時間，并且在什么樣的壓力下灌注等等。



        筑致杰AB-1灌漿樹脂具有低粘度（100cP左右）的特點，能夠流進細小的裂縫，所以它們常常被用作裂縫灌注材料。通過毛細孔壓力能夠幫助樹脂進入到細小的裂縫中去。為了保證灌注的飽滿度需要持續的灌注。

        怎樣確認是否灌注飽滿？一個簡單的原則認為，當灌漿孔的相鄰孔有灌漿樹脂溢出的時候，就可以停止灌注了。其實不然。根據我們的經驗，這種灌漿孔返膠的方法對于典型的收縮裂縫的灌注是不起作用的。樓板收縮裂縫是一種最常見的裂縫，特點是上寬下窄。在這種情況下，環氧樹脂很可能從表面附近就溢出了，在上方施工的這種情況可能會更明顯，它會很快地從相鄰的孔流出來。這個時候如果停止灌注，就會導致裂縫只是部分地被填補。所以，我們在持續灌注后還要加入點膠的工序，以保證灌注效果更加有效，這樣的工作需要有經驗的人員。

        當裂縫被填補，灌漿孔被移走后，可以根據需要使表面平整和光滑或者做外觀色差處理。這樣工作就完成了。
